وحدة مصفوفة الصمامات الباعثة للضوء (MAX7219 LED Dot Matrix Module)

العودة إلى الدروس

التعرف على المصفوفة

سنوصل MAX7219 ونمرر نصًا على المصفوفة. تتيح شريحة القيادة التحكم في 64 LED بثلاثة منافذ إشارة من UNO فقط.

المكونات المطلوبة

الوحدة

يتصل Arduino تسلسليًا بالشريحة لقيادة مصفوفة 8×8. MAX7219 دائرة قيادة للشاشات ذو دخل وخرج تسلسلي ومهبط مشترك، يصل المتحكمات بشاشة سباعية المقاطع (7-Segment Display) حتى 8 خانات أو عرض أشرطة أو 64 LED منفردًا. نستخدم وحدة مجهزة مسبقًا تضم المصفوفة والشريحة.

المواصفات: تغذية DC بين 4.7 و 5.3V، وجهد نموذجي 5V، وتيار تشغيل 320mA، وأقصى تيار 2A.

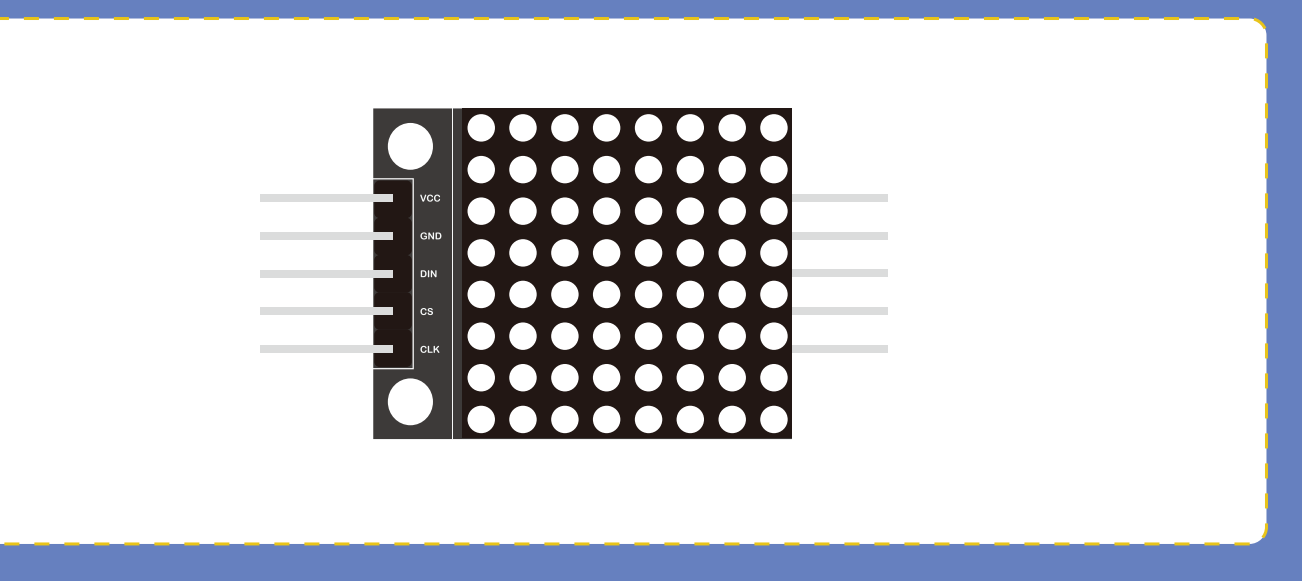

وحدة مصفوفة الصمامات الباعثة للضوء (MAX7219 LED Dot Matrix Module)
وحدة مصفوفة الصمامات الباعثة للضوء (MAX7219 LED Dot Matrix Module)

توصيل الدائرة

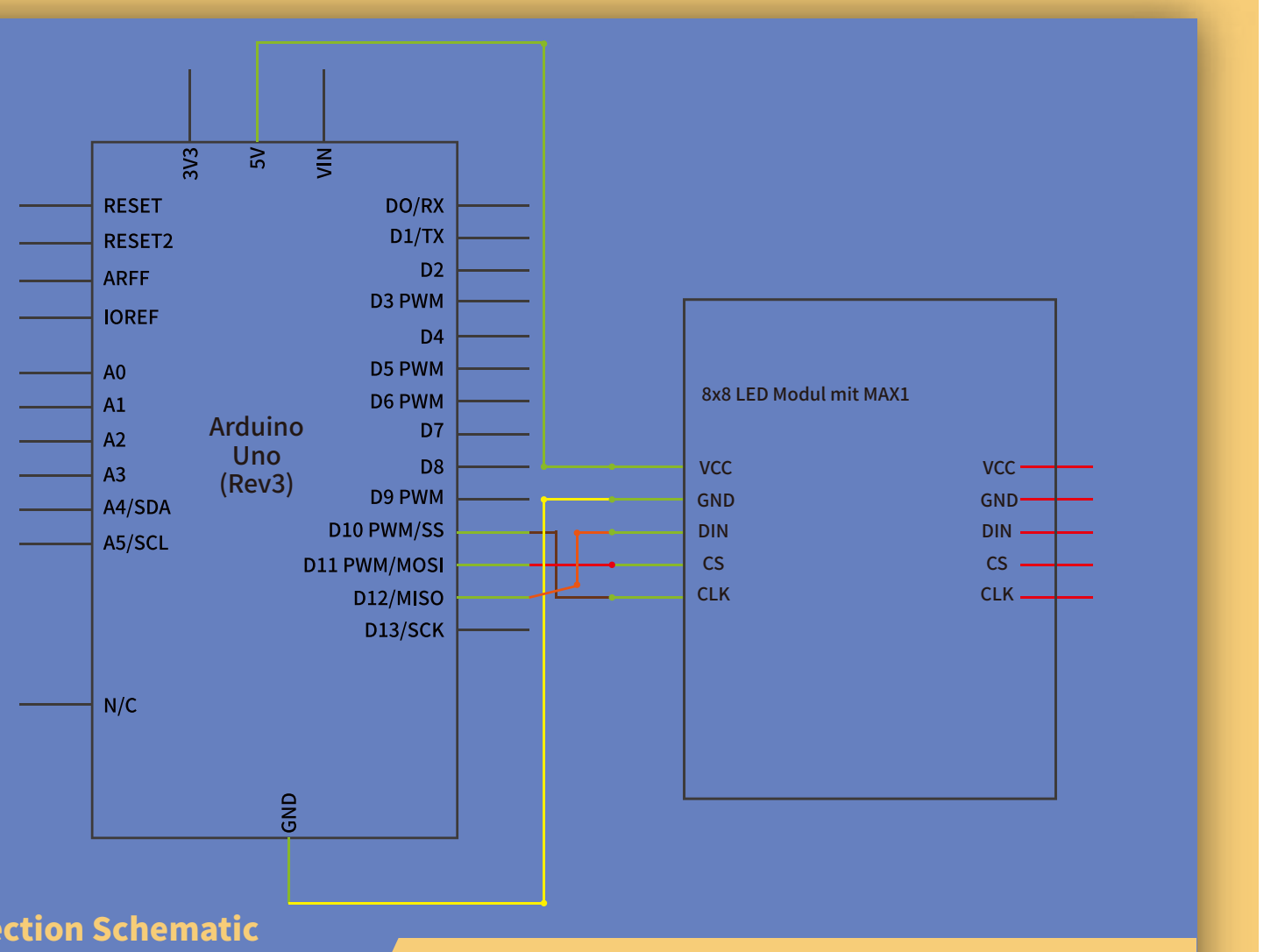

المخطط الكهربائي للمصفوفة
المخطط الكهربائي للمصفوفة

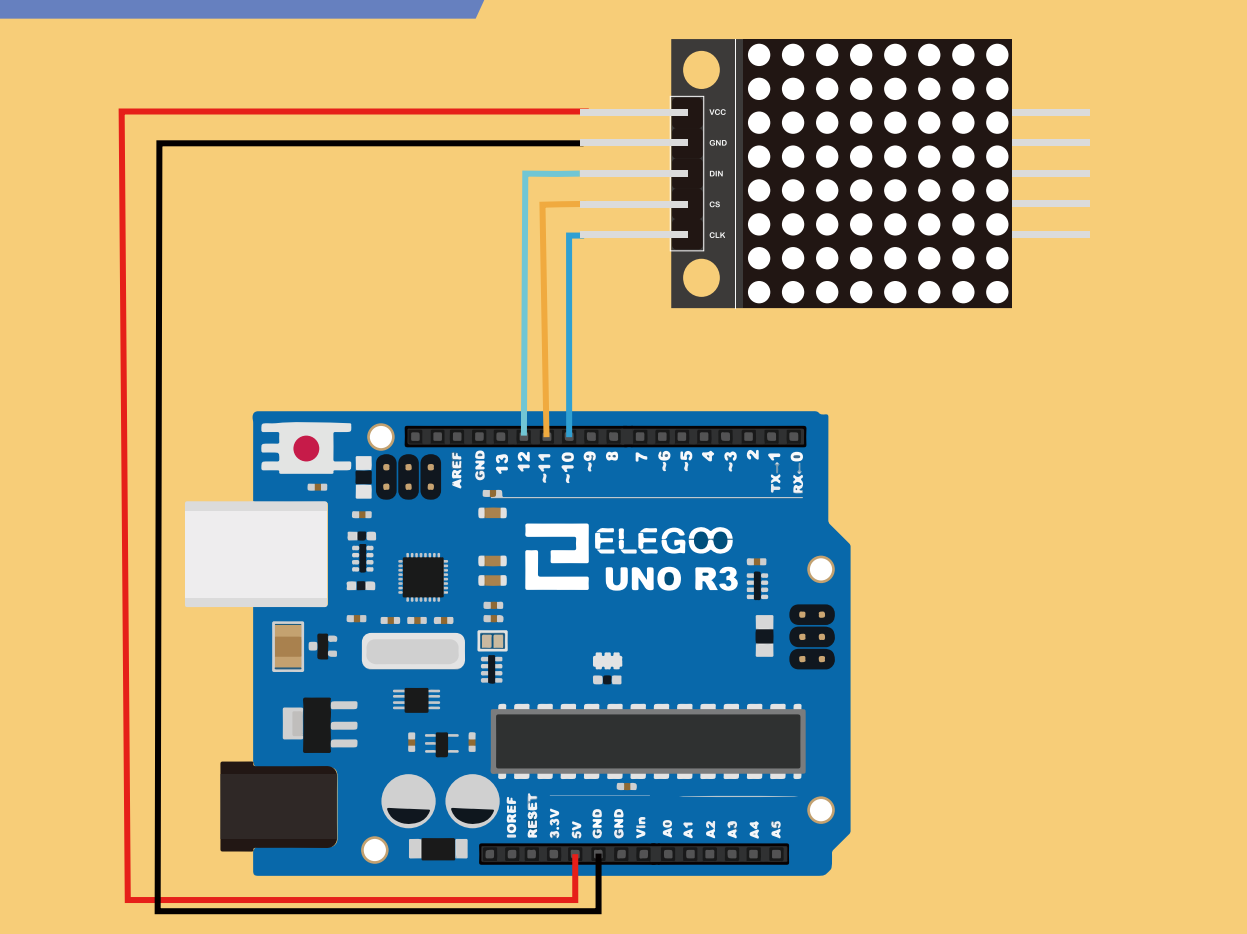

توصيل وحدة مصفوفة الصمامات الباعثة للضوء (MAX7219 LED Dot Matrix Module) بلوحة أردوينو (UNO R3 Board)
توصيل وحدة مصفوفة الصمامات الباعثة للضوء (MAX7219 LED Dot Matrix Module) بلوحة أردوينو (UNO R3 Board)

وصّل VCC والأرضي إلى Arduino، والمنفذ 12 إلى DIN، و 11 إلى CS، و 10 إلى CLK.

تشغيل البرنامج

قبل رفع البرنامج، تأكد من توفر مكتبة LedControl في بيئة Arduino IDE. إذا لم تكن مثبتة أو ظهرت رسالة تشير إلى مكتبة مفقودة، فاتبع خطوات التثبيت في قسم «ما هي المكتبات؟» وطرق تثبيتها في الدرس 1.5 «وميض LED وإضافة المكتبات».

افتح ملف البرنامج MAX7219.ino من ملفات الدرس في بيئة Arduino IDE. بعد إتمام التوصيلات، وصّل لوحة أردوينو (UNO R3 Board) بالحاسوب بكابل توصيل (USB Cable)، ثم اضغط زر Upload (رفع) لنقل البرنامج إلى اللوحة وتشغيله عليها.

إذا تعذر نقل البرنامج إلى اللوحة، فراجع قسم «رفع البرنامج ومعالجة خطأ الاتصال» في الدرس 1.5 «وميض LED وإضافة المكتبات» للتحقق من اتصال USB واختيار نوع اللوحة والمنفذ التسلسلي في بيئة Arduino IDE.

الكود

MAX7219/MAX7219.ino

//www.elegoo.com
//2016.12.9

//We always have to include the library
#include "LedControl.h"

/*
 Now we need a LedControl to work with.
 ***** These pin numbers will probably not work with your hardware *****
 pin 12 is connected to the DataIn
 pin 11 is connected to LOAD(CS)
 pin 10 is connected to the CLK
 We have only a single MAX72XX.
 */
LedControl lc=LedControl(12,10,11,1);

/* image switching time */
unsigned long delaytime1=500;
unsigned long delaytime2=50;
void setup() {
  /*
   The MAX72XX is in power-saving mode on startup,
   we have to do a wakeup call
   */
  lc.shutdown(0,false);
  /* Set the brightness to a medium values */
  lc.setIntensity(0,8);
  /* and clear the display */
  lc.clearDisplay(0);
}

/*
 This method will display the characters for the
 word "Arduino" one after the other on the matrix.
 (you need at least 5x7 leds to see the whole chars)
 */
void writeArduinoOnMatrix() {
  /* here is the data for the characters */
  byte a[5]={B01111110,B10001000,B10001000,B10001000,B01111110};
  byte r[5]={B00010000,B00100000,B00100000,B00010000,B00111110};
  byte d[5]={B11111110,B00010010,B00100010,B00100010,B00011100};
  byte u[5]={B00111110,B00000100,B00000010,B00000010,B00111100};
  byte i[5]={B00000000,B00000010,B10111110,B00100010,B00000000};
  byte n[5]={B00011110,B00100000,B00100000,B00010000,B00111110};
  byte o[5]={B00011100,B00100010,B00100010,B00100010,B00011100};

  /* now display them one by one with a small delay */
  lc.setRow(0,0,a[0]);
  lc.setRow(0,1,a[1]);
  lc.setRow(0,2,a[2]);
  lc.setRow(0,3,a[3]);
  lc.setRow(0,4,a[4]);
  delay(delaytime1);
  lc.setRow(0,0,r[0]);
  lc.setRow(0,1,r[1]);
  lc.setRow(0,2,r[2]);
  lc.setRow(0,3,r[3]);
  lc.setRow(0,4,r[4]);
  delay(delaytime1);
  lc.setRow(0,0,d[0]);
  lc.setRow(0,1,d[1]);
  lc.setRow(0,2,d[2]);
  lc.setRow(0,3,d[3]);
  lc.setRow(0,4,d[4]);
  delay(delaytime1);
  lc.setRow(0,0,u[0]);
  lc.setRow(0,1,u[1]);
  lc.setRow(0,2,u[2]);
  lc.setRow(0,3,u[3]);
  lc.setRow(0,4,u[4]);
  delay(delaytime1);
  lc.setRow(0,0,i[0]);
  lc.setRow(0,1,i[1]);
  lc.setRow(0,2,i[2]);
  lc.setRow(0,3,i[3]);
  lc.setRow(0,4,i[4]);
  delay(delaytime1);
  lc.setRow(0,0,n[0]);
  lc.setRow(0,1,n[1]);
  lc.setRow(0,2,n[2]);
  lc.setRow(0,3,n[3]);
  lc.setRow(0,4,n[4]);
  delay(delaytime1);
  lc.setRow(0,0,o[0]);
  lc.setRow(0,1,o[1]);
  lc.setRow(0,2,o[2]);
  lc.setRow(0,3,o[3]);
  lc.setRow(0,4,o[4]);
  delay(delaytime1);
  lc.setRow(0,0,0);
  lc.setRow(0,1,0);
  lc.setRow(0,2,0);
  lc.setRow(0,3,0);
  lc.setRow(0,4,0);
  delay(delaytime1);
}

/*
  This function lights up some Leds in a row.
 The pattern will be repeated on every row.
 The pattern will blink along with the row-number.
 row number 4 (index==3) will blink 4 times etc.
 */
void rows() {
  for(int row=0;row<8;row++) {
    delay(delaytime2);
    lc.setRow(0,row,B10100000);
    delay(delaytime2);
    lc.setRow(0,row,(byte)0);
    for(int i=0;i<row;i++) {
      delay(delaytime2);
      lc.setRow(0,row,B10100000);
      delay(delaytime2);
      lc.setRow(0,row,(byte)0);
    }
  }
}

/*
  This function lights up some Leds in a column.
 The pattern will be repeated on every column.
 The pattern will blink along with the column-number.
 column number 4 (index==3) will blink 4 times etc.
 */
void columns() {
  for(int col=0;col<8;col++) {
    delay(delaytime2);
    lc.setColumn(0,col,B10100000);
    delay(delaytime2);
    lc.setColumn(0,col,(byte)0);
    for(int i=0;i<col;i++) {
      delay(delaytime2);
      lc.setColumn(0,col,B10100000);
      delay(delaytime2);
      lc.setColumn(0,col,(byte)0);
    }
  }
}

/*
 This function will light up every Led on the matrix.
 The led will blink along with the row-number.
 row number 4 (index==3) will blink 4 times etc.
 */
void single() {
  for(int row=0;row<8;row++) {
    for(int col=0;col<8;col++) {
      delay(delaytime2);
      lc.setLed(0,row,col,true);
      delay(delaytime2);
      for(int i=0;i<col;i++) {
        lc.setLed(0,row,col,false);
        delay(delaytime2);
        lc.setLed(0,row,col,true);
        delay(delaytime2);
      }
    }
  }
}

void loop() {
  writeArduinoOnMatrix();
  rows();
  columns();
  single();
}
